عایق حوض؛ نحوه انتخاب عایق و مراحل اجرا

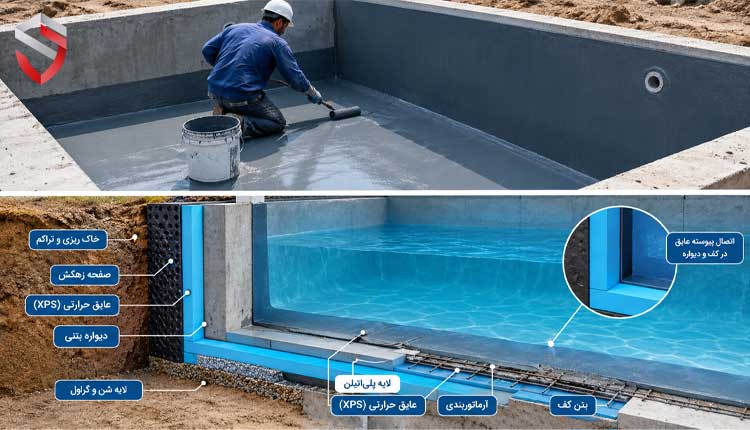

عایق حوض چه کاربردی دارد؟

سازه‌های بتنی، سنگ‌چین و بلوکی به‌تنهایی عایق حرارتی مؤثری نیستند. در نتیجه، گرمای آب می‌تواند از طریق کف و دیواره‌های حوض به خاک اطراف منتقل شود و حفظ دمای مطلوب آب را دشوار کند. اجرای عایق در این قسمت‌ها به کاهش انتقال حرارت و حفظ دمای آب کمک می‌کند.

یکی دیگر از کاربردهای عایق‌کاری حوض، محافظت از بستر و فونداسیون سازه در مناطق سردسیر است. در زمستان، انجماد رطوبت موجود در خاک می‌تواند باعث تورم بستر و تشکیل عدسی‌های یخ شود. جابه‌جایی خاک در اثر این پدیده، به کف و دیواره‌های حوض فشار وارد می‌کند و ممکن است به ترک‌خوردگی یا نشست ناهمگون سازه منجر شود. اجرای عایق در پوسته خارجی حوض، با کاهش نفوذ سرما به بستر، به محافظت از سازه در برابر این آسیب‌ها کمک می‌کند.

عایق کاری حوض در کدام قسمت‌ها انجام می‌شود؟

عایق‌ حوضچه و حوض در دو بخش اصلی انجام می‌شود. انتخاب محل نصب عایق به شرایط بستر و نحوه قرارگیری حوض در زمین بستگی دارد. در ادامه، ویژگی‌های هر بخش و نکات مهم در انتخاب و نصب عایق را بررسی می‌کنیم.

عایق‌کاری زیر کف حوض

عایق در لایه‌های زیرین کف حوض قرار می‌گیرد و از انتقال حرارت میان سازه و خاک بستر می‌کاهد. از آنجا که این قسمت وزن دال بتنی و آب داخل حوض را تحمل می‌کند، عایق انتخابی باید مقاومت فشاری متناسب با بارهای واردشده را داشته باشد. در صورت فشرده‌شدن یا تغییر شکل عایق زیرین، پایداری بستر ممکن است مختل شود و به سازه آسیب برسد.

عایق‌کاری دیواره‌های خارجی حوض

عایق دیواره، در سمت بیرونی بدنه حوض و در مجاورت خاک نصب می‌شود تا انتقال حرارت میان دیواره و محیط پیرامون کاهش یابد. در این بخش، پیوستگی عایق اهمیت زیادی دارد؛ زیرا فاصله میان عایق دیواره و عایق زیر کف می‌تواند پل حرارتی ایجاد کند و کارایی کل سیستم را کاهش دهد.

چه موادی برای عایق حوض مناسب هستند؟

انتخاب عایق مناسب به محل نصب، میزان فشار واردشده و شرایط رطوبتی بستگی دارد. در ادامه، سه نوع عایق XPS، فوم پلی‌یورتان پاششی (PUR) و EPS را از نظر ویژگی‌های فنی و کاربرد در کف و دیواره‌های حوض بررسی می‌کنیم.

عایق پلی‌استایرن اکسترود شده (XPS)

پلی‌استایرن اکسترود شده یا XPS ساختاری یکنواخت و سلول‌بسته دارد و به دلیل جذب آب پایین و مقاومت فشاری مناسب، از گزینه‌های کاربردی برای عایق‌کاری حوض محسوب می‌شود. جذب آب پایین این ماده به حفظ عملکرد آن در مجاورت خاک مرطوب کمک می‌کند. مقاومت فشاری XPS نیز آن را برای نصب زیر کف حوض، جایی که وزن دال بتنی و آب به عایق وارد می‌شود، مناسب می‌سازد. همچنین می‌توان از این عایق در پشت دیواره‌های خارجی حوض استفاده کرد.

فوم پلی‌یورتان پاششی (PUR)

فوم پلی‌یورتان پاششی سخت مستقیماً روی سطح اعمال می‌شود و پس از پاشش، متورم و سخت می‌گردد. مزیت اصلی آن ایجاد یک لایه پیوسته و کم‌درز است؛ به همین دلیل، برای عایق‌کاری دیواره‌های خارجی با سطوح ناهموار یا شکل‌های پیچیده کاربرد دارد. اجرای این فوم به تجهیزات تخصصی نیاز دارد. پس از اجرا نیز باید از آن در برابر تابش مستقیم اشعه فرابنفش، رطوبت محیطی و فشارهای مکانیکی ناشی از خاک‌ریزی محافظت شود.

عایق پلی‌استایرن انبساطی (EPS)

پلی‌استایرن انبساطی (EPS یا یونولیت) از دانه‌های پلی‌استایرن تشکیل می‌شود و به‌صورت بلوک یا تخته عرضه می‌شود. این ماده در حالت خشک خاصیت عایق حرارتی دارد، اما در تماس مداوم با خاک مرطوب ممکن است آب جذب کند. ورود آب به منافذ، جای هوا را می‌گیرد و می‌تواند ضریب هدایت حرارتی آن را افزایش دهد.

گریدهای معمولی EPS نسبت به XPS مقاومت فشاری پایین‌تری دارند؛ بنابراین، استفاده از آن‌ها زیر دال کف حوض ممکن است خطر فشرده‌شدن عایق و نشست سازه را افزایش دهد. انتخاب این ماده به چگالی، مقاومت فشاری و شرایط رطوبتی محل نصب بستگی دارد. گریدهای با چگالی بالا و مقاومت فشاری مناسب، در صورت استفاده از لایه‌های محافظ رطوبت، برای برخی بخش‌های کم‌بار قابل‌بررسی هستند.

جدول مقایسه مصالح مناسب برای عایق‌ حوض

مراحل اجرای عایق کاری حوض در زمان ساخت

برای اجرای عایق‌ حوض باید مراحلی را رعایت کنید. رعایت ترتیب این مراحل و توجه به جزئیات نصب، به حفظ پیوستگی عایق و عملکرد مناسب آن کمک می‌کند.

آماده‌سازی و تراکم بستر حوض

در اولین گام، خاک بستر حوض باید تا حداقل ۹۵ درصد تراکم استاندارد تسطیح و متراکم شود. پس از متراکم‌سازی خاک، یک لایه شن درشت‌دانه و گراول زهکش به ضخامت ۱۵ تا ۲۰ سانتی‌متر روی بستر پهن می‌کنیم.

نکته اجرایی: آماده‌سازی و تراکم دقیق بستر، یک سطح اتکای صاف، یکنواخت و با ظرفیت باربری بالا ایجاد می‌کند که مانع از نشست‌های ناهمگون سازه تحت وزن سنگین بتن و آب می‌شود. همچنین لایه دانه‌ای گراول با هدایت آب‌های زیرزمینی، از تجمع رطوبت آزاد در زیر لایه عایق جلوگیری می‌کند.

اجرای لایه محافظ زیر عایق

پس از تسطیح لایه شن زهکش، یک لایه پارچه ژئوتکستایل نبافته با گراماژ مناسب به‌صورت سراسری روی شن‌ها پهن می‌کنیم. این لایه مستقیماً زیر صفحات عایق حرارتی قرار می‌گیرد.

نکته اجرایی: لایه ژئوتکستایل به عنوان یک جداکننده و لایه محافظ عمل می‌کند. این پوشش از سوراخ شدن، خراشیدگی و صدمه دیدن صفحات عایق حوض در اثر تماس مستقیم با زوایا و لبه‌های تیز سنگ‌ریزه‌های لایه زیرسازی جلوگیری می‌کند.

نصب صفحات عایق زیر کف حوض

در این مرحله، تخته‌های پلی‌استایرن اکسترود شده (XPS) با ضخامت مشخص‌شده را روی لایه ژئوتکستایل می‌چینیم. صفحات باید کاملاً فشرده و بدون فاصله در کنار یکدیگر قرار گیرند.

نکته اجرایی: صفحات عایق باید دارای پروفیل‌های لبه‌دار (فاق و زبانه) باشند یا به‌صورت دو لایه با درزهای همپوشان (آجرچینی) اجرا شوند تا از ایجاد بندهای مستقیم و صلیبی جلوگیری شود. چیدمان متراکم و حذف فاصله‌های بین صفحات در عایق‌کاری کف حوض، امکان فرار حرارت را مسدود می‌کند و از پدید آمدن پل‌های حرارتی در بستر سازه جلوگیری می‌شود.

اجرای لایه‌های روی عایق و بتن‌ریزی کف

روی صفحات عایق XPS، یک لایه فیلم یا ورق پلی‌اتیلن پهن می‌گردد و اورلپ (همپوشانی) درزهای آن کاملاً پوشانده می‌شود. سپس شبکه آرماتوربندی بسته‌شده و بتن‌ریزی دال کف (فونداسیون حوض) روی آن انجام می‌گیرد.

نکته اجرایی: قرارگیری فیلم پلی‌اتیلن روی عایق مانع از نفوذ شیره بتن خیس به درزهای میان صفحات XPS در زمان بتن‌ریزی می‌شود. این لایه جداساز، ساختار عایق حرارتی را سالم نگه می‌دارد و بستر مناسبی برای عمل‌آوری استاندارد دال بتنی فراهم می‌سازد.

نصب عایق در دیواره‌های خارجی حوض

پس از قالب‌برداری دیواره‌های بتنی، صفحات عایق صلب (XPS) روی سمت بیرونی دیواره‌ها (بخش مجاور خاک) نصب می‌شوند. در نهایت، یک لایه صفحه زهکش روی عایق دیواره قرار داده و عملیات خاک‌ریزی و تراکم پشت دیواره انجام می‌شود.

نکته اجرایی: لایه عایق عمودی دیواره‌ها باید در نقطه تقاطع کف و دیواره، به طور کامل و بدون هیچ‌گونه انقطاعی به لایه عایق افقی زیر کف متصل شود تا پیوستگی حرارتی پوسته حوض حفظ گردد. همچنین نصب زهکش روی عایق‌کاری دیواره حوض، لایه عایق را از صدمات مکانیکی و فشارهای برشی حاصل از خاک‌ریزی و تراکم پشت دیواره محافظت می‌کند.

نکات مهم در انتخاب و اجرای عایق حوض

علاوه بر انتخاب نوع عایق و رعایت مراحل نصب، توجه به مشخصات فنی محصول و شرایط اجرای آن نیز اهمیت دارد.

• انتخاب ضخامت و مقاومت فشاری متناسب با پروژه

در عایق‌کاری کف حوض، انتخاب صفحات عایق باید علاوه بر ضخامت و ضریب هدایت حرارتی، بر اساس رده مقاومت فشاری آن‌ها نیز انجام شود. برای مثال، گریدهای ۳۰۰، ۵۰۰ یا ۷۰۰ کیلوپاسکال در عایق XPS از نظر تحمل بار متفاوت‌ هستند. عایق زیر دال بتنی باید توان تحمل وزن سازه و آب را داشته باشد تا در طول زمان دچار فشردگی و تغییر شکل نشود.

همچنین ضخامت عایق، مانند ۵۰ تا ۱۰۰ میلی‌متر، باید با شرایط اقلیمی و اختلاف دمای منطقه تناسب داشته باشد؛ انتخاب ضخامت بیش از نیاز پروژه می‌تواند هزینه‌ها را افزایش دهد، بدون اینکه به همان نسبت موجب بهبود عملکرد حرارتی شود.

• رعایت دستورالعمل‌های فنی سازنده

برای اجرای صحیح عایق، دستورالعمل سازنده درباره آماده‌سازی سطح، شرایط دمایی، نحوه استفاده از چسب‌ها و تثبیت‌کننده‌های سازگار و اجرای لایه‌های مجاور را رعایت کنید. برای مثال، شرایط سطح پیش از پاشش فوم و الزامات اجرای لایه‌های مجاور باید با مشخصات محصول انتخابی هماهنگ باشد.

جمع‌بندی

عایق حوض به انتخاب مصالح مناسب برای کف و دیواره‌ها و اجرای صحیح لایه‌های عایق بستگی دارد. هنگام انتخاب محصول باید شرایط رطوبتی محل نصب، مقاومت فشاری موردنیاز و مشخصات حرارتی آن را در نظر بگیرید. همچنین رعایت ترتیب اجرا، پیوستگی عایق در محل اتصال کف و دیواره‌ها و محافظت از آن در برابر آسیب‌های مکانیکی، به حفظ عملکرد عایق در طول زمان کمک می‌کند.

اگر برای انتخاب نوع مناسب عایق به راهنمایی نیاز دارید، می‌توانید برای دریافت مشاوره با کارشناسان NSG  تماس حاصل کنید یا از طریق چت آنلاین، سؤالات خود را مطرح نمایید.
